ウッドデッキ 図面
ウッドデッキを作る時、まず壁に当たるのは図面でしょう。材料取りをするためにも、
効率よく材料を使うためにも、絶対必要です。
図面といっても、大工さんに見せるわけではないので、書き方にこだわらなくてもいいと思います。本当は高校の技術で習った程度のものを
書きたかったのですが、時間も道具もないので、下の写真も様な平面図で良しとしました。
困難な点は、立体的に頭の中で置き換えるのが大変ということでしょうか。
ウッドデッキの手書き図面
下の図面は、方眼模造紙に１／２０の縮尺で書いてあります。
紙も方眼紙なので、並行定規がなくても三角定規で書くことができます。
ウッドデッキの図面書くことで分かること
- ウッドデッキの構造を把握する。
- 購入する木材のサイズ別本数がわかる。（木拾い）木材の積算金額が分かる。
- 金具やコーススレッドなどの概算の数量がわかる。
- 雨水升などの障害物を記入すると根太の間隔が分かるので、基礎の位置を割り出せる。
私の場合結構細かく書いていきましたが、所詮素人。実際作り始めるとあちこちに寸法のずれが出てきて、ほとんどが現場合わせ。
あまり意気込んでも報われませんでした。
教訓：手書きの図面はあまりに大雑把だと何も得るものが無い。
なるべく細かく、縮尺を実寸法５分の１とか大型の方眼紙などに収まるサイズで書くのがベスト。
ＣＡＤソフトによるウッドデッキ図面

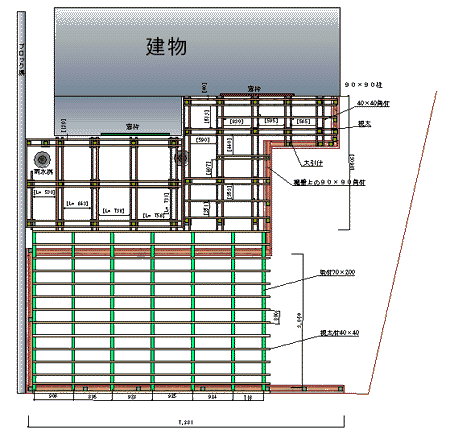

ＣＡＤソフトで製図すると下のようにとても綺麗になります。
初めはＪＷ_ＣＡＤというソフトを使用していましたが、専門性がとても高く、いきなり使うにはちょっと難しかったですね。
今は、ＡＲ_ＣＡＤというフリーソフトを使用していますが、初心者でも直観的な操作が可能です。
下図のような色分けや、透過色使用、レイヤー使用も簡単です。
ＡＲ_ＣＡＤのダウンロードは株式会社システムハウス福知山さんのサイトから
教訓：初心者にＣＡＤ図面は、必要無かった！
ＣＡＤソフトの使い方を覚えるだけで時間がかかり
本来のＤＩＹは先に延びるだけ。経験無いなら手書きで十分。
